拖链动画制作【转】

在交给客户样品前需要为客户演示拖链的实际运行效果,尤其是和其他自动化设备配合使用时,下面将介绍如何设计这些动画模型,其实实现的方式比较简单,可以将动画分为外部存储和内部存储两种方式:

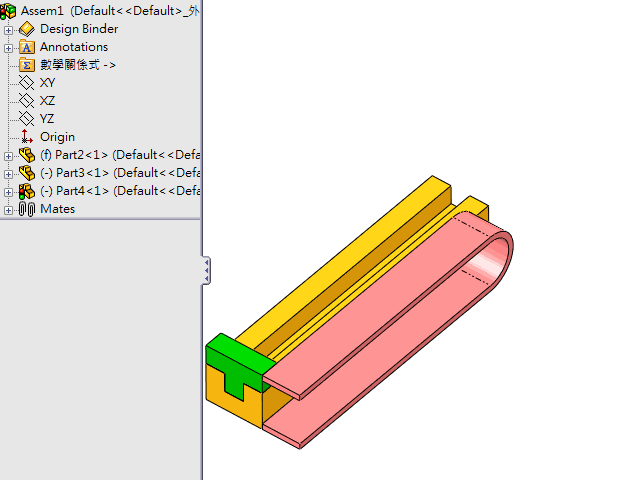

1.外部储存,可视为所有零件分开独立建模再装配,动画实现方式就需透过尺寸链结或是方程。

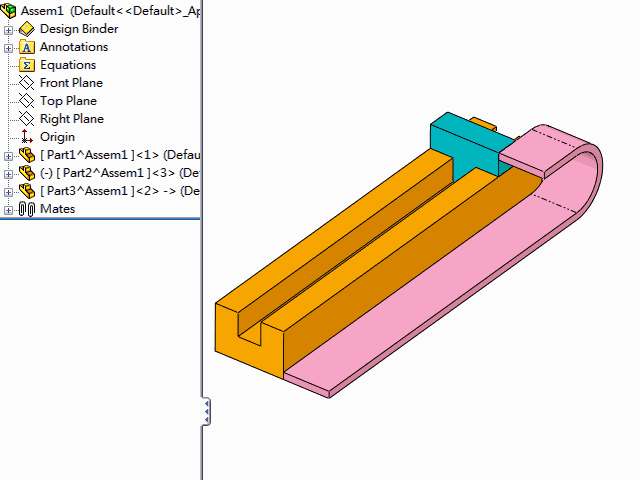

2.内部储存,即初学者常见却没深入讨论的"自顶向下",或称"由上而下"的关联设计。
   动画只由关联零件的参考基准,改变位置後就可以实现。并不需要多馀的方程或是重建宏。

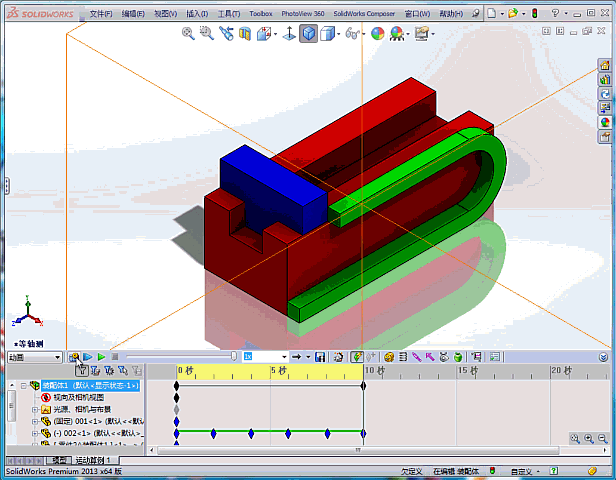

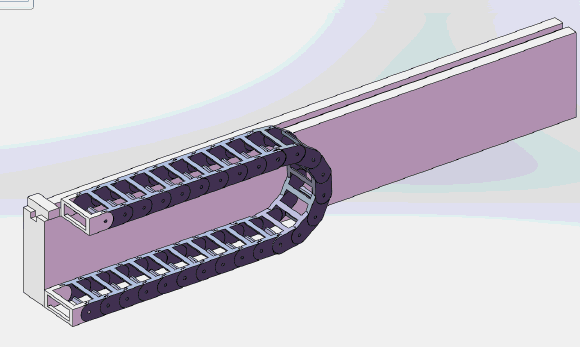

无论第一种或第二种,装配完成后的效果如下图:


第二种拖链动画制作方法:

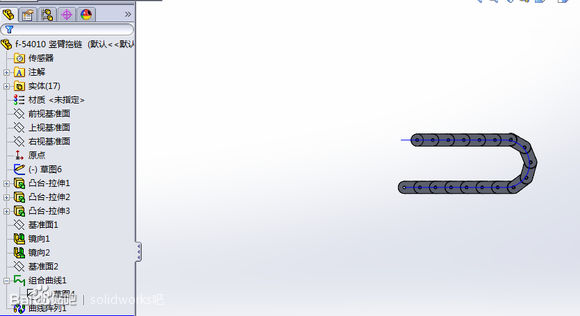

打开拖链,先新建一个草图6,如图右下角,为方便观察,我用的是另外一个文件的截图

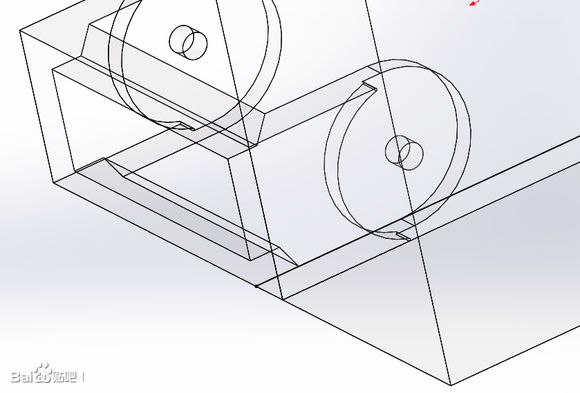

绘制一个草图4,如图,对草图添加几何关系,直线2与直线5,7分别添加相等的几何关系,直线1和直线4添加相等的几何关系,圆弧3和直线1,2.圆弧6和直线4,5分别添加相切的等量关系。然后退出草图,编辑草图,添加智能尺寸,选取直线4左端点和直线7又端点

接下来一步便是对单个画好的进行曲线阵列

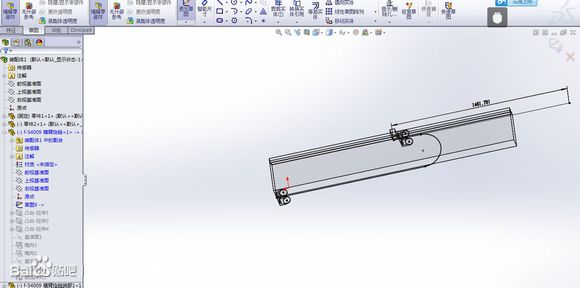

接下来一步便是返回装配体界面,在添加几何关系前,草图9是活动的,呈现蓝色,编辑草图,添加几何关系,如下图,先对一个端点与滑板上一点添加重合的几何关系,后对另一个端点与固定板一点添加重合几何关系,则得到上图的效果


上述步骤结束后就可以进行动画制作了

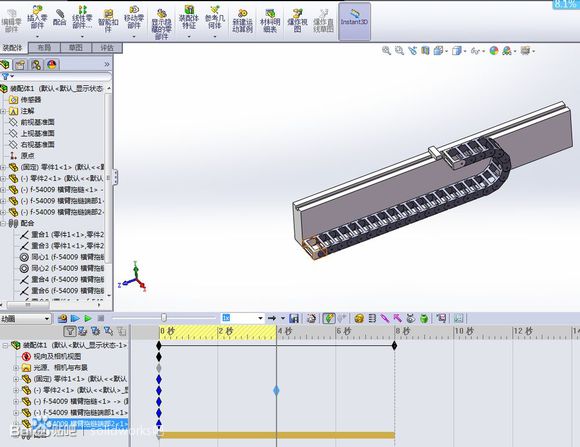

第一步把键码拖到8秒,然后滑板键码拖到四秒处,右击,替换键码,把滑块移到最左端

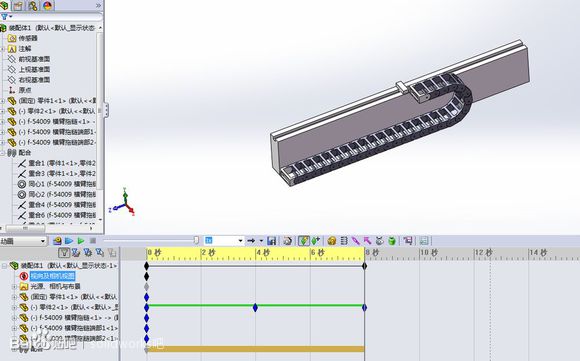

右击0秒处的滑块键码,复制,粘帖到8秒处,然后计算,完成后播放一下就行了
